Comunicación Siemens

La practica consiste en:

• Al pulsar una entrada en el PLC 1, transferiremos al PLC 2 los siguientes datos:

1. Primer número: 31
2. Segundo numero: 210.
3. Tercer número: 89.

• El PLC 2, recibirá los datos y reflejara el tercer número en la salida.

• Al pulsar una entrada en el PLC 2, activara una salida del PLC 1 durante 5 segundos.

Cuestiones previas

Los PLC’s que utilizaremos son los S7-300.

Características

• El sistema de miniautómatas modulares para las gamas baja y media.
• Con una amplia gama de módulos para una adaptación óptima a la tarea de automatización en particular.
• De aplicación flexible gracias a la posibilidad de realizar estructuras descentralizadas e interconexiones por red.
• Cómodo de aplicar gracias a su facilidad de uso y a su instalación simple y sin necesidad de ventilación.
• Ampliable sin problemas en el caso de que aumenten las tareas.
• Potente gracias a la gran cantidad de funciones integradas

Características de la CPU

• La CPU de seguridad con gran memoria de programa y capacidad funcional para aplicaciones sofisticadas.
• Para configurar un sistema de automatización de seguridad positiva para instalaciones con altos requisitos de seguridad.
• Conforme a los requisitos de seguridad hasta SIL 3 según IEC 61508, AK6 conforme a DIN V 19250 y cat. 4 según EN 954-1.
• No requiere un cableado adicional de la periferia orientada a la seguridad.
• 1 interfaz maestro/esclavo PROFIBUS DP y 1 interfaz DP maestro/esclavo/MPI.
• Ambos interfaces utilizables para la conexión de módulos de seguridad.
• Módulos periféricos de seguridad de ET 200S PROFIsafe conectables de forma descentralizada. Módulos periféricos de seguridad de ET 200M conectables de forma centralizada y descentralizada.
• Módulos estándar para aplicaciones no de seguridad utilizables de forma centralizada y descentralizada.

Antes de empezar la configuración y programación de los PLC’s realizaremos una tabla de variables.

PLC´S	Nombre	Dirección
PLC 1	Marcha	E124.0
	Salida PLC1	A125.0
	entrada PLC2	M 20.5
	Temporizador	T 0
PLC 2	Entrada PLC 2	E124.5

Configuración y Programación

Insertaremos un nuevo objeto y seleccionaremos SIMATIC 300 y configuraremos el bastidor con su correspondiente CPU.

Como se puede observar ya hemos configurado el primer PLC y para configurar el segundo sería repetir la misma acción.

Aqui ya están insertados los dos PLC´s.

Procederemos a la comunicación de ambos PLC´s mediante el bus de campo MPI. arrastrando desde el cuadrito rojo a la linea roja o bus MPI.

El programa del PLC 1, será el siguiente:



1. A la orden de marcha mueve los números decimales en binario a las marcas que tenemos estipuladas.

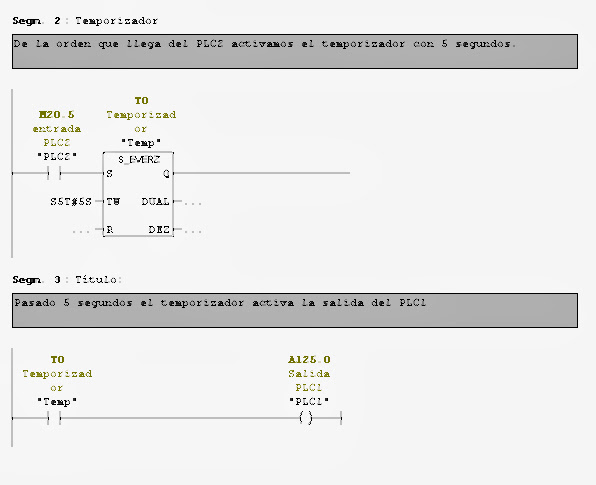

2. De la orden que llega al PLC activamos el temporizador con 5 segundos.
3. Pasado 5 segundo el temporizador activa la salida del PLC1.

Seguidamente, haremos el programa del PLC’s 2, que será este:

1. Al pulsar una entrada del PLC mueve el byte entero incluyendo esa entrada a una marca para ser enviada.
2. El número enviado por PLC1 se visualiza en el PLC2

Una vez realizado el programa definiremos los bits que se envían a través del MOVE al PLC 2.
